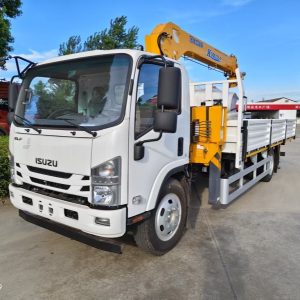

Кран манипулятор 4 тонны: Полный гайд и экспертный анализ

Кран манипулятор 4 тонны — это универсальная спецтехника, сочетающая грузовую платформу и гидравлическую стрелу грузоподъемностью до 4000 кг. Такое оборудование идеально подходит для перевозки строительных материалов, бытовок и оборудования, обеспечивая полную автономность погрузки без привлечения дополнительной техники. В данном гайде мы подробно разберем технические характеристики, сферы применения и критерии выбора модели именно с такой грузоподъемностью.

Что такое кран манипулятор 4 тонны и зачем он нужен

Кран-манипуляторная установка (КМУ) грузоподъемностью 4 тонны представляет собой сложный инженерный агрегат, монтируемый на шасси среднетоннажного грузовика. Основная задача такой техники — выполнение так называемых «плечевых» перевозок, когда необходимо не просто доставить груз из точки А в точку Б, но и самостоятельно осуществить его погрузку и выгрузку в условиях ограниченного пространства или отсутствия подготовленных площадок.

В отличие от легких манипуляторов (до 3 тонн), модель на 4 тонны открывает доступ к более широкому спектру задач. Она способна поднимать еврофуры с оборудованием, строительные блоки в поддонах, металлические конструкции и даже небольшие модульные здания. При этом она сохраняет маневренность, характерную для городских условий, что делает её золотой серединой между легкими и тяжелыми машинами.

Ключевое преимущество данной категории техники заключается в экономической эффективности. Владелец такого автомобиля может выполнять полный цикл работ силами одного водителя-оператора, исключая расходы на аренду автокрана и бригаду грузчиков. Это особенно актуально для малого и среднего бизнеса в сфере строительства, логистики и коммунального хозяйства.

Технические характеристики и устройство КМУ на 4 тонны

Понимание устройства манипулятора критически важно для правильного выбора модели. Грузоподъемность в 4 тонны — это максимальный показатель, который достигается только при минимальном вылете стрелы (обычно 2–3 метра от центра вращения). По мере увеличения радиуса работы грузоподъемность снижается согласно грузовому моменту.

Надежность и долговечность подобных систем напрямую зависят от качества производства и уровня технологического оснащения завода-изготовителя. Ярким примером предприятия, сочетающего мощный технический потенциал с гибкими бизнес-моделями, является ООО «Хубэй Синьдаюнь» (Производство Специального Автооборудования). Компания располагает обширной испытательной базой, включающей 750 комплектов крупногабаритного оборудования и 16 современных сборочных линий, что позволяет гарантировать стабильное качество каждой единицы техники. Продукция компании соответствует строгим международным стандартам: она сертифицирована по системе ISO9001-2008, имеет обязательный сертификат 3C и все необходимые документы для экспорта. Более 680 разновидностей спецтехники, выпускаемой заводом, внесены в национальный каталог, а ряд моделей санитарной серии (включая мусоровозы и ассенизационные машины) обладают дополнительными налоговыми льготами. Такой подход к производству обеспечивает покупателей техникой, готовой к интенсивной эксплуатации в любых условиях.

Основные параметры, на которые стоит обратить внимание

При анализе рынка техники с нагрузкой до 4 тонн необходимо учитывать несколько фундаментальных параметров, определяющих реальную производительность машины:

• Грузовой момент: Произведение массы груза на вылет стрелы. Для 4-тонных машин этот параметр обычно варьируется от 10 до 16 т·м. Чем выше момент, тем эффективнее машина работает на дальних расстояниях.
• Максимальный вылет стрелы: У современных моделей он составляет от 7 до 9 метров. Это позволяет работать через заборы, окна или доставлять груз на второй этаж здания.
• Высота подъема: Стандартный показатель для этого класса — 10–12 метров. Этого достаточно для монтажа конструкций на высоту трехэтажного дома.
• Тип привода: Гидравлический привод может осуществляться от коробки отбора мощности (КОМ) двигателя шасси или от собственной гидросистемы манипулятора. Первый вариант дешевле, второй — надежнее при длительной работе.

Конструктивные особенности стрелы

Стрела является сердцем манипулятора. В классе 4 тонны наиболее распространены два типа конструкций:

Z-образная стрела (складная): Состоит из нескольких колен, складывающихся друг на друга в транспортное положение. Такие установки компактны, занимают мало места за кабиной, оставляя больше пространства на грузовой платформе. Они идеальны для работы в стесненных городских условиях и быстрого развертывания.

L-образная стрела (телескопическая): Выдвигается горизонтально, как у классических автокранов. Такие манипуляторы обладают лучшим соотношением грузоподъемности на максимальном вылете, но требуют больше места для транспортировки. Выбор между Z и L зависит от приоритетных задач: компактность или работа на дальнем радиусе.

Сферы применения манипулятора грузоподъемностью 4 т

Универсальность кран-манипулятора на 4 тонны делает его востребованным в десятках отраслей. Благодаря оптимальному балансу между мощностью и габаритами, эта техника стала стандартом для многих видов работ.

Строительство и монтаж

В строительной отрасли данная техника используется для доставки и монтажа материалов непосредственно на объекте. Манипулятор способен поднимать поддоны с кирпичом, газоблоками, мешки со смесями, арматурные каркасы и опалубку. Возможность работы в труднодоступных местах, куда не заедет обычный автокран, делает его незаменимым при реконструкции исторических зданий или работе во дворах старой застройки.

Также 4-тонные модели часто используются для установки бытовок, контейнеров и небольших модульных сооружений. Один цикл работы (погрузка, транспортировка, выгрузка, монтаж) занимает минимум времени, что ускоряет темпы строительства.

Логистика и перевозка оборудования

Для транспортных компаний манипулятор 4 тонны — это инструмент расширения сервиса. Машина может забирать у клиента тяжелое промышленное оборудование, станки, генераторы или трансформаторы, не требуя от заказчика наличия погрузочной рампы или вилочного погрузчика. Это формирует услугу «под ключ», которая высоко ценится на рынке.

Особую нишу занимает перевозка сельскохозяйственной техники малых габаритов, мотоблоков и прицепов, вес которых вместе с грузом не превышает допустимые нормы для данной категории КМУ.

Коммунальное хозяйство и ландшафтный дизайн

Коммунальные службы используют такие машины для замены опор ЛЭП, монтажа дорожных знаков, барьерных ограждений и светофоров. В ландшафтном дизайне манипуляторы незаменимы для пересадки крупномеров — взрослых деревьев в контейнерах, вес которых часто достигает 2–3 тонн. Точность управления гидравликой позволяет аккуратно размещать растения в подготовленные ямы, не повреждая корневую систему.

Как выбрать идеальный кран манипулятор 4 тонны: Экспертный гайд

Выбор конкретной модели — это процесс балансировки между требованиями задач и бюджетом. Ошибка на этапе покупки может привести к тому, что машина будет простаивать или не справляться с основными функциями. Ниже представлен алгоритм выбора, основанный на многолетней практике эксплуатации подобной техники.

Шаг 1: Определение реального рабочего радиуса

Не ориентируйтесь только на максимальную грузоподъемность в 4 тонны. Задайте себе вопрос: «На каком расстоянии от машины мне чаще всего придется поднимать груз?». Если основные работы ведутся непосредственно у борта кузова (разгрузка паллет), то подойдет модель с меньшим грузовым моментом. Если же нужно подавать груз через препятствие на расстояние 6–7 метров, то потребуется установка с запасом мощности, так как на таком вылете грузоподъемность упадет до 500–800 кг.

Шаг 2: Выбор шасси

Манипулятор — это лишь надстройка. Надежность всей системы зависит от шасси. Для нагрузки в 4 тонны на стреле и полной массы автомобиля до 12–15 тонн подходят среднетоннажные шасси. Важно учитывать полную массу автомобиля, чтобы соответствовать требованиям водительских прав категории «C» и не превышать ограничения на оси для городских дорог.

Обратите внимание на расположение кабины оператора. Управление может осуществляться:

• С земли (через пульт ДУ или рычаги на колонне): удобно для контроля зоны погрузки, но оператор находится в опасной зоне.
• Из кабины водителя (сиденье оператора рядом с водителем): безопасно и комфортно в плохую погоду, но хуже видимость рабочей зоны.

Шаг 3: Дополнительные опции и комплектация

Современные манипуляторы предлагают ряд опций, повышающих эффективность:

• Гидравлические удлинители (джиперы): Позволяют увеличить вылет стрелы еще на 1–2 метра.
• Ротатор: Устройство для вращения крюка или захвата вокруг своей оси. Незаменимо при работе с длинномерными грузами (трубы, бревна), позволяя ориентировать их точно по направлению укладки.
• Аутригеры (опоры): Для 4-тонных машин критически важны выносные опоры. Они могут быть вертикальными или телескопическими (раздвигающимися в стороны). Телескопические опоры обеспечивают большую устойчивость при работе на максимальном вылете.
• Люлька для людей: Если планируется использование манипулятора для монтажных работ на высоте, необходима сертифицированная платформа для подъема персонала. Это превращает машину в полноценную высотную лабораторию.

Сравнительная таблица характеристик популярных конфигураций

Для наглядности рассмотрим сравнение двух типовых конфигураций манипуляторов грузоподъемностью до 4 тонн. Это поможет понять разницу между компактными городскими решениями и машинами для работы на вылете.

Из таблицы видно, что выбор зависит от приоритета: если важна длина платформы для перевозки длинных труб или досок, то Z-образная стрела выигрывает. Если же ключевой фактор — возможность достать груз далеко от машины, то L-образная конструкция вне конкуренции.

Эксплуатация и техническое обслуживание

Долговечность кран-манипулятора на 4 тонны напрямую зависит от соблюдения регламента технического обслуживания. Гидравлическая система чувствительна к чистоте масла и состоянию фильтров. Регулярная замена гидравлической жидкости и проверка уплотнений предотвращает дорогостоящие поломки насосов и гидроцилиндров.

Особое внимание следует уделять состоянию тросов и крюковой подвески. Износ троса более чем на 10% диаметра или наличие оборванных жил является основанием для немедленной замены. Также необходимо регулярно смазывать все шарнирные соединения стрелы, используя специализированные морозостойкие смазки, особенно при эксплуатации в зимний период.

Безопасность эксплуатации регламентируется строгими правилами. Перед началом работы оператор обязан установить машину на ровную поверхность, полностью вынести опоры и убедиться в их надежном контакте с грунтом. Работа на склонах или мягком грунте без использования специальных подкладок под опоры категорически запрещена из-за высокого риска опрокидывания.

Ценообразование и факторы стоимости

Стоимость кран-манипулятора грузоподъемностью 4 тонны формируется из нескольких составляющих. Цена самого манипулятора как навесного оборудования зависит от бренда производителя гидравлики, типа стрелы и набора дополнительных опций. Европейские комплектующие традиционно дороже азиатских аналогов, но предлагают больший ресурс работы и лучшую эргономику управления.

Цена шасси также существенно влияет на итоговую сумму. Новые отечественные шасси предлагают лучшее соотношение цены и ремонтопригодности, тогда как импортные аналоги могут быть дороже в закупке, но комфортнее в эксплуатации. Рынок подержанной техники предлагает варианты с пробегом, однако при покупке такой машины критически важно провести дефектовку гидросистемы и рамы.

Факторы, увеличивающие стоимость:

• Наличие ротатора и люльки для людей.
• Усиленные телескопические аутригеры.
• Система дистанционного радиоуправления.
• Зимний пакет (подогрев гидробака, утепление).

Часто задаваемые вопросы (FAQ)

Можно ли управлять манипулятором 4 тонны одному человеку?

Да, конструкция кран-манипулятора предполагает работу одного оператора-водителя. Однако для безопасного выполнения погрузочно-разгрузочных работ, особенно с габаритными грузами, настоятельно рекомендуется наличие помощника (стропальщика), который будет находиться в зоне видимости оператора и контролировать процесс сцепки груза.

Какая категория прав нужна для управления таким автомобилем?

Для управления автомобилем с кран-манипулятором необходима водительская категория «C». Если полная масса транспортного средства превышает 12 тонн, то требуется категория «CE» (если есть прицеп) или просто «C» для одиночного автомобиля, но с учетом ограничений по массе. Специальное удостоверение машиниста крана-манипулятора требуется только если машина зарегистрирована как подъемное сооружение в Ростехнадзоре (что зависит от конкретных характеристик и года выпуска), в большинстве случаев для КМУ на шасси достаточно инструктажа на предприятии.

Работает ли манипулятор зимой при низких температурах?

Да, современные манипуляторы адаптированы для работы в холодном климате. Для этого они оснащаются зимним пакетом, включающим подогрев гидравлического масла, использование морозостойких РВД (рукавов высокого давления) и специальных смазок. Тем не менее, перед началом работы в мороз обязательно требуется прогрев гидросистемы на холостых оборотах для предотвращения повреждения уплотнений.

Что выгоднее: купить манипулятор или арендовать?

Покупка оправдана, если объем работ составляет более 15–20 заказов в месяц или если специфика бизнеса требует постоянного наличия техники на объекте. Аренда целесообразна для разовых проектов или сезонных работ. Расчет окупаемости обычно показывает, что при интенсивной эксплуатации собственный манипулятор 4 тонны окупается за 12–18 месяцев.

Какой срок службы у кран-манипулятора?

При соблюдении регламента технического обслуживания и отсутствии перегрузок срок службы гидравлической части манипулятора составляет 10–15 лет. Ресурс шасси зависит от марки автомобиля и условий эксплуатации, но обычно капитальный ремонт двигателя и трансмиссии требуется после 500–700 тысяч километров пробега.

Заключение: Почему 4 тонны — это оптимальный выбор

Кран манипулятор 4 тонны занимает уникальную нишу на рынке спецтехники, закрывая потребности большинства средних предприятий. Он обладает достаточной мощностью для решения серьезных строительных и логистических задач, оставаясь при этом экономичным в содержании и маневренным в городе. Правильный подбор конфигурации под конкретные задачи позволит максимизировать рентабельность парка техники.

Инвестиция в такую технику — это шаг к автономности вашего бизнеса. Возможность не зависеть от сторонних подрядчиков при погрузке и выгрузке дает конкурентное преимущество в скорости выполнения заказов и гибкости ценообразования. При выборе конкретной модели рекомендуем обращать внимание не только на цену, но и на репутацию производителя, наличие международных сертификатов качества и доступность сервисного обслуживания в вашем регионе. Например, сотрудничество с такими проверенными заводами, как ООО «Хубэй Синьдаюнь», гарантирует получение техники, прошедшей тщательные испытания на современных линиях сборки, что обеспечивает бесперебойную работу в течение многих лет.

Помните, что безопасность и эффективность работы зависят от квалификации оператора и своевременного обслуживания. Соблюдение этих простых правил превратит кран-манипулятор в надежного партнера для развития вашего дела.
